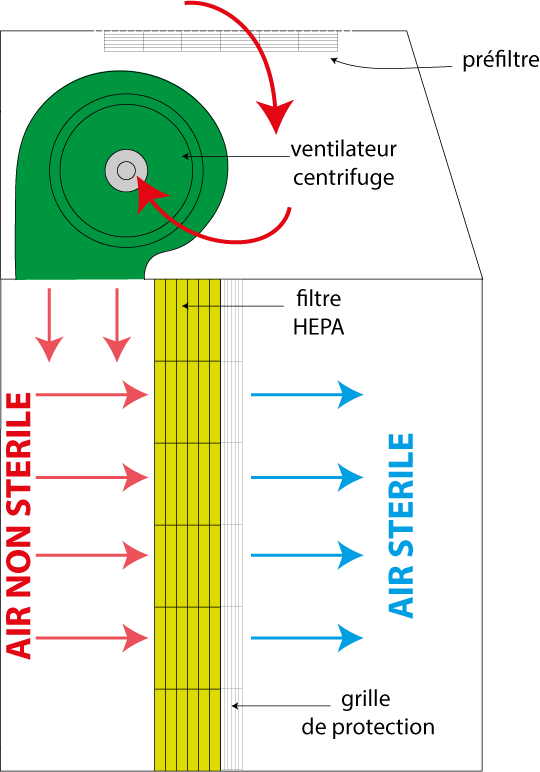

Il s’agit d'une hotte dont la conception permet de créer un espace de travail stérile(schéma ci-dessous).

Si vous êtes un peu bricoleur et que vous n'avez pas 3500€ à dépenser, vous pouvez vous lancer dans la fabrication de votre propre hotte à flux laminaire en suivant les quelques conseils ci-dessous.

Deux éléments principaux vont permettre d'obtenir un flux d'air stérile, un ventilateur puissant et un filtre aux caractéristiques particulières.

Le ventilateur

Les hottes à flux laminaire professionnelles utilisent toutes un ventilateur centrifuge. On peut également utiliser un extracteur d'air moins robuste mais beaucoup plus facile à se procurer et surtout moins cher.

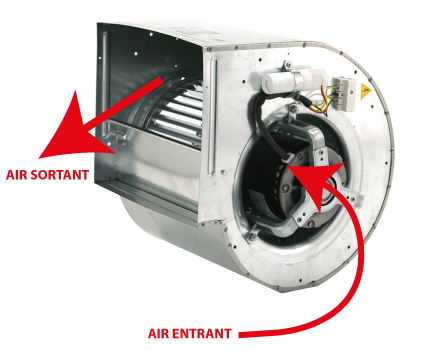

Pour ma part, lors de la fabrication de ma hotte, j'ai investi dans un bon ventilateur centrifuge.

Ils sont constitués de deux parties principales :

  • Une partie mobile, la roue à aubes entraînée par un moteur,
  • Une partie fixe, le stator qui comporte deux ouvertures, la première alimente la partie centrale de la roue en air qui pénètre par dépression et est soufflé par effet centrifuge par le deuxième orifice.

Un filtre

Ce filtre doit être capable d'emprisonner toutes les particules (bactéries, spores de champignon...) susceptibles de venir contaminer nos milieux de culture. Les plus adaptés, sont les filtres HEPA.

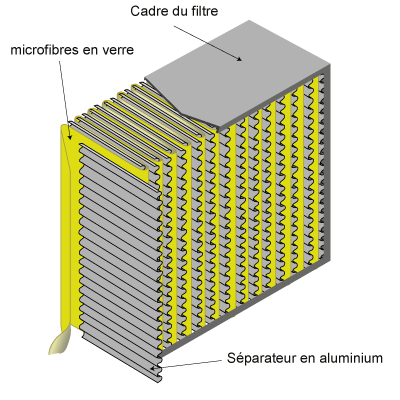

Un filtre HEPA (High Efficiency Particulate Air) ou THE en Français (Très Haute Efficacité) est un filtre composé de microfibres en verre soudées par une résine époxy à des séparateurs en aluminium plissé en accordéon et fixé sur un cadre.

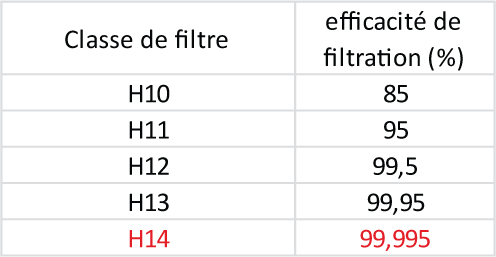

Les filtres HEPA sont classés en fonction de leur capacité à piéger des particules de diamètre supérieur ou égal à 0,3 µm (micromètre). Ce diamètre correspond à la grande majorité des spores de champignons et des bactéries.

Rq: Il existe des filtres ULPA dotés de la technologie de séparation à mini alvéoles, procurant une plus grande surface de filtration (ce qui améliore l’efficacité et prolonge la durée de vie du filtre) et une efficacité supérieure à 99,999 % pour des tailles de particule comprises entre 0,1 et 0,3 micron.

Ci-dessous, un petit rappel des ordres de grandeur en présence...

Construction

Outre les deux éléments fondamentaux que sont le ventilateur et le filtre, il va vous falloir déterminer dans un premier temps, la taille de votre hotte. Celle ci va déterminer la taille du filtre HEPA et conditionner la puissance du ventilateur.

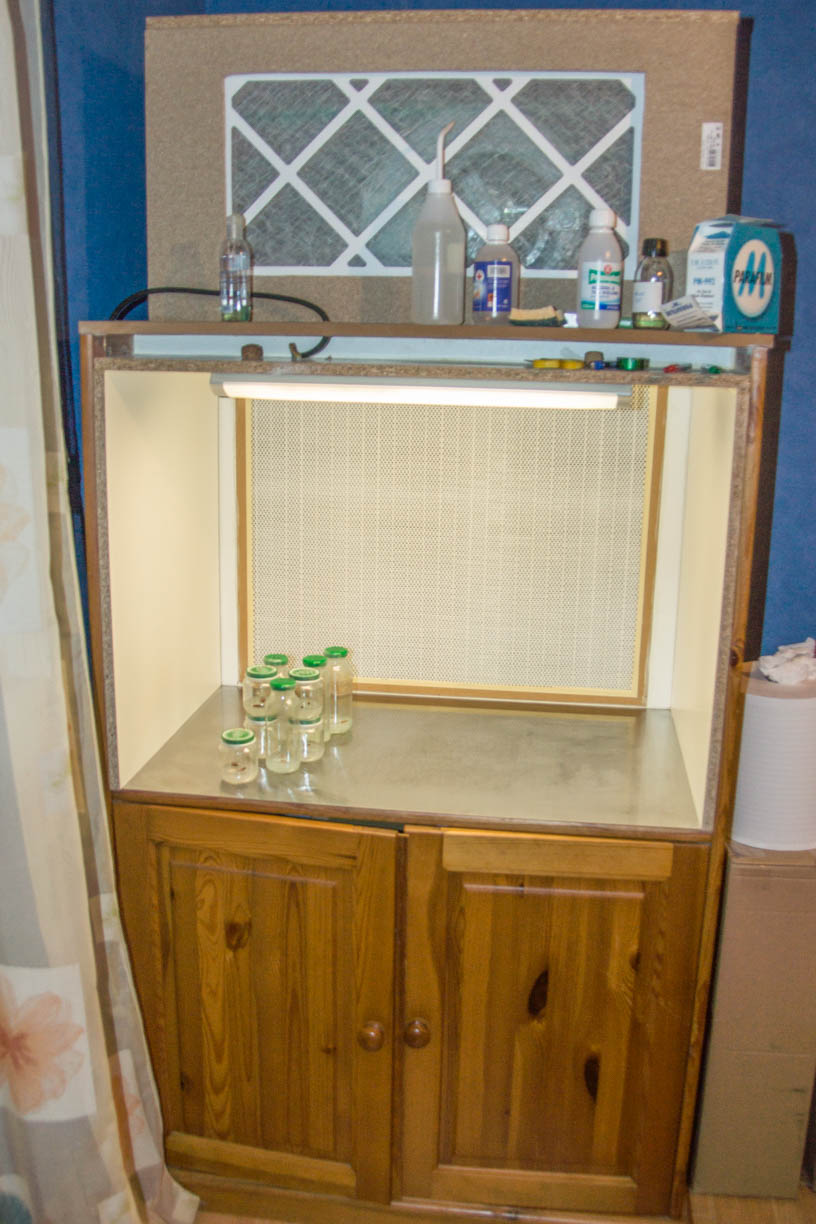

Pour ma part, j'ai recyclé un vieux meuble télé dont les dimensions ont déterminées la taille du filtre HEPA.

Je l'ai commandé chez Jasun (204.61€ transport compris). N'oubliez pas comme moi de demander la pose d'une grilles protectrices des 2 côtes qui facilite l'entretien de la hotte et augmente la durée de vie du filtre (15€!).

En fonction des caractéristiques du filtre (Tableau ci-dessous), il m'a fallu déterminer la puissance du ventilateur.

Pour avoir un débit en sortie de filtre de 0,45 m.s-1 (+/- 20%) , vitesse normalisée pour une hottes à "flux laminaire classe 100", il faut choisir un ventilateur capable de délivrer au moins un flux d'air de 714 m3.h-1.

J'ai choisi un ventilateur (beaucoup) plus puissant de 1300 m3.h-1 ici.

Pour arriver au débit d'entrée de 714 m3.h-1(+/-20%),il faut équiper le ventilateur d'un régulateur de vitesse de rotation (ici) et faire des essais en laissant un pot de milieu de culture ouvert pendant au moins 10 mn et attendre 15 jours pour vérifier qu'il n'est pas contaminé.

Pour ma part, c'est la position 3 du régulateur qui correspond au flux de sortie idéal.

Glossaire

Micromètre

Le micromètre, de symbole μm est un sous-multiple du mètre, qui vaut 10-6 m = 0,000 001 mètre = 0,001 millimètre.
